روش Update کردن Firmware های تلفن های Voip شرکت سیسکو

0 نظرات
175 بازدیدها
با سلام ، در این مقاله میخواهیم نحوه Update کردن فریم ور های تلفن های سیسکو را آموزش دهیم . در ابتدا باید به جند نکته اشاره کنم:
  1. تعویض فربم ور بسته به توع تلفن متفاوت است.
  2. در سری تلفن های جدید سیسکو مانند SPA502G که از سریِ Small Bu هستند به کل نحوه تعویض فریم ور عوض شده است که در مقاله ای جدا به آن میپردازیم
  3. شما میتوانید از طرق مختلفی فریم ور یک گوشی را تعویض کنید مانند استفاده از CUCM ویا CME ولی راحترین راه استفاده از TFTP Server است ، در صورت نیاز نحوی تعویض فریم با استفاده از این 2 روش هم قرار خواهم داد.
  4. پر واضح است برای تغییر فریم ور احتیاج به فریم ور آن پروتکل داریم ، عمدتا فریم ور ها به دو پروتکل SIP و SCCP تقسیم میشود. فریم ور های SCCP مانند P0030801SR02.binو فریم ورهای SIP مانند P003-08-2-00.bin هستند که البته ما دو نمونه از فایل های تشکیل دهنده یک فریم ور را مثال زدیم ولی برای هر دو پروتکل ، مجموعه ای از فایل ها تشکیل یک فریم ور را میدهد.

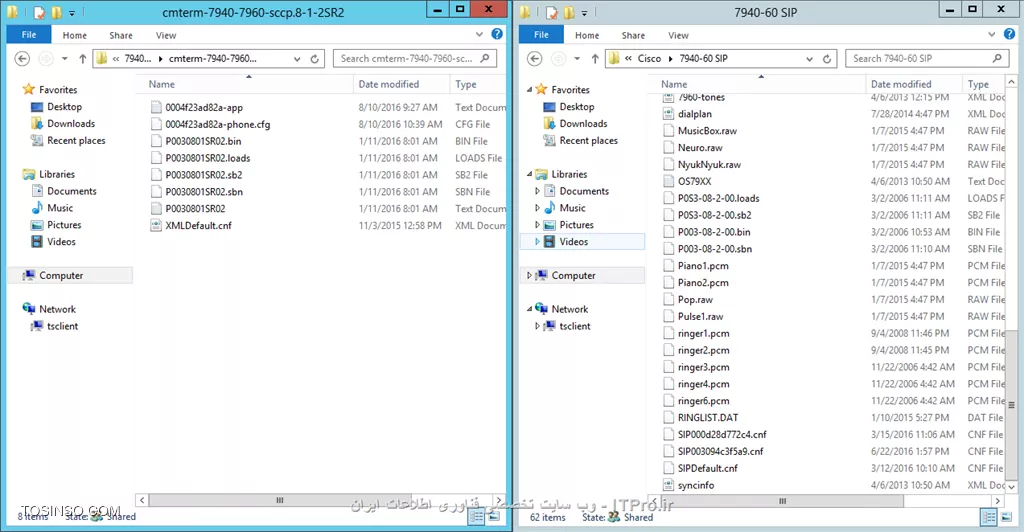

به طور کلی برای تعویض فریم ور باید DHCP server و همجنین TFTP Server داشته باشیم.نرم افزاری که برای ما این امکان را فراهم میکند TFTP32 میباشد که هم TFTP و هم DHCP سرور را دارد.اما اگر در شبکه local درون شرکت مایل به تعویض فریم ور بودید باید در DHCP سرور خود Option 150 را فعال کنین و در آن TFTP <IP Address> را وارد کنید زیرا تلفن های سیسکو با استفاده از این option محل و آدرس TFTP را متوجه میشوند و برای دریافت فریم ور به آن آدرس مراجعه میکنند و با استفاده از IP ای که از DHCP گرفته اند با TFTP ارتباط برقرار میکنند.برای روشنتر شدن مطلب مطابق زیریک تلفن 7940 که از محبوبترین و پرفروشترین مدل های ip phone است و دارای فریم فر از نوع SCCP هست را به SIP تغییر فریم ور میدهیم: SCCP SIP
  1. آماده سازی TFTP سرور
  2. تلفن 7940 را به شبکه متصل کرده دکمه ی # را نگه داشته تا چراغ هدست و اسپیکر و Muteروشن و خاموش شود و چشمک زن شوند ، سپس کد مقابل را وارد میکنیم # 0*123456789 در ادامه سوال پرسیده میشود که آیا میخواهد تنظیمات شبکه را نگه دارید یا خیر ؟ با زدن کلید 2 = no این مرحله را به اتمام میرسانیم. گوشی ریبوت شده و به دنبال TFTP سرور میگردد.
  3. گوشی شروع به گرفتن Ip از DHCP میکند و Configuration IP بر روی گوشی ظاهر میگردد. بعد از گرفتن IP و پیدا کردن TFTP سرور از طریق هممان option 150 که توضیح داده شد ، فریم فر بروی فلش گوشی کپی میگردد که پیغام Copy to bank 1 بروی گوشی در حین این حرکت نماشی داده میشود.
  4. این پروسه طولانی هست و تقریبا پنج دقیقه طول خواهد کشید ، سپس گوشی مجدد ریست شده و عبارت SIP در گوشه بالا سمت راست LCD نمایش داده خواهد شد که نشاد دهنده عوض شدن فریم فر است.شما همچنین میتوانید از درون منوی خود گوشی و از منوی مربوط به Status ورژن فریم ور و نوع آن را ببینین.

با تشکر

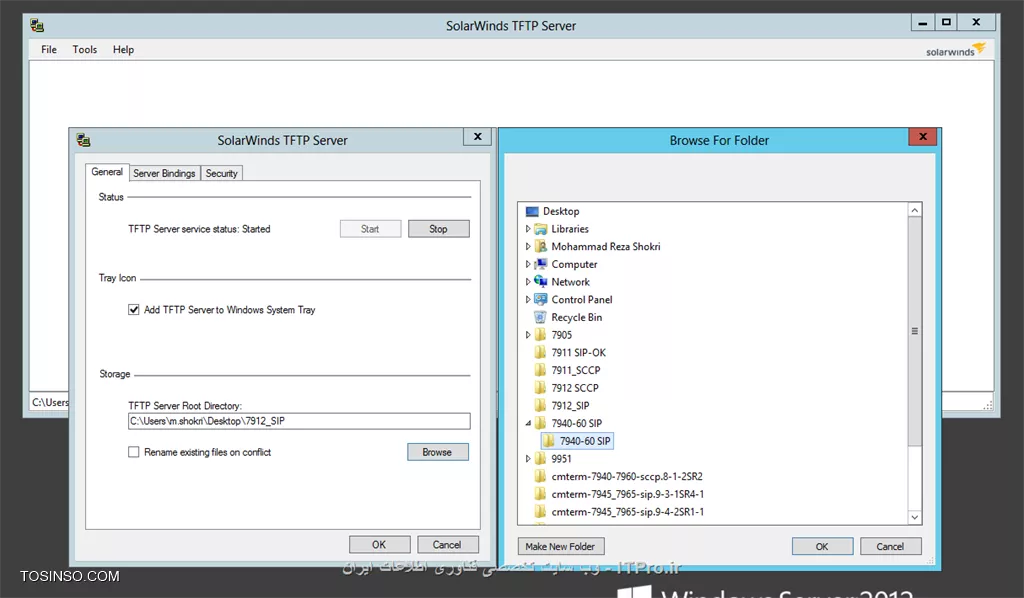

tftp prepairing
123456789*0#
